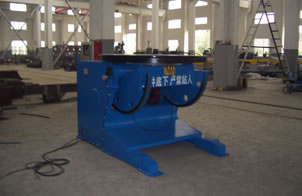

Posicionador para soldadura

Posicionador para soldadura

Descripción del posicionador para soldadura:
Este posicionador para soldadura, también llamado equipo de posicionamiento en la soldadura, es principalmete utilizado en estructuras especiales, construcción de máquinas, pequeñas piezas esféricas entre otras. Está compuesto de una mesa de trabajo, un sistema giratorio, un sistema de volteo, sistema de conductos eléctricos y una caja eléctrica estándar. Su mesa de trabajo es movida a través de un sistema giratorio con 6 circuitos de tipo T para asegurar la fijación de las piezas en la mesa.

Su sistema giratorio está formado básicamente por: un reductor de velocidad y un set de ritmos. Su sistema de volteado consiste básicamente en un motor eléctrico, engranaje reductor de la velocidad de tipo cicloidal y otro de tornillo sin fin y corona, además de un engranaje semicircular.
Podemos diseñar y producir posicionadores de soldadura de acuerdo con requerimientos específicos de nuestros clientes.

Características del posicionador para soldadura:
1. Nuestro posicionador para soldadura utiliza un sistema de control de la velocidad de conversión de frecuencia para cambiar su velocidad en marcha.
2. El control constante de la velocidad hace que este posicionador sea fácil de controlar y económico de mantener.
3. Los engranajes semicirculares están equipados en ambos extremos por un eje externo al sistema de volteo.
4. Un extremo del sistema de conducción eléctrica está unido con el juego de cambios y el otro extremo tiene un eje de conducción eléctrica. El eje de conducción eléctrica está unido con la mesa de trabajo, de esta manera una soldadura corriente podrá ser traspasada directamente a través de la mesa de trabajo.
5 La caja eléctrica estándar posee una gran capacidad de carga, está hecha de acero Q235-A que ha sido templado y finaliza el tratamiento de la máquina para conseguir evitar una deformación por estrés.

Parámetros técnicos de las series HBJ de posicionadores para soldadura:

Modelo HBJ-01 HBJ-03 HBJ-06 HJB-12 HBJ-30 HBJ-50 HBJ-100
Capacidad estimada de carga (Kg) 100 300 600 1200 3000 5000 10000
Velocidad de giro (rpm) 0.4-4 0.1-1 0.09-0.9 0.05-0.5 0.05-0.5 0.05-0.5 0.05-0.2
Velocidad de vuelta (rpm) handle 1.1 0.67 0.23 0.14 0.14
Diámetro de la mesa de trabajo (mm) ¢400 ¢600 ¢1000 ¢1200 ¢1400 ¢1500 ¢2000
Ángulo de giro 0-120 0-90 0-90 0-120
Potencia  motor (KW) Giro 0.06 0.37 0.75 1.1 1.5 3 5.5
Vuelta 0.75 2.2 1.5 3 5.5
Tipo de regulación de velocidad Conversión continua de la frecuencia
Máx. Distancia de gravedad (mm) 100 100 100 150 200 300 400
Má.x excentricidad (mm) 150 150 150 200 200 300 400
Máx. Diámetro de giro cuando con vueltas de 90ª (mm) ¢600 ¢800 ¢1500 ¢2050 ¢2100 ¢2500 ¢3240

Establecida en 1999, Shanghai Salei Machinery Equipment Co., Ltd es un fabricante de posicionadores para soldadura en China. Además del posicionador de soldadura, también fabricamos otros productos de gran calidad como el posicionador para soldadura móvil tipo rodillos, posicionador móvil tipo rodillo especial, incluyendo la fabricación de torres eólicas, fabricación vigas con perfiles soldados en H, equipos de tubos para soldar, máquina rectificadora, máquina perfiladora de tubos, máquina curvadora de chapas, etc.
Hemos obtenido la norma ISO y la certificación CE. También ofrecemos el servicio OEM. Nuestros productos son apreciados por clientes de muchos países como: España, India, Alemania, Sud África, Brasil, Chile, Argentina, Rusia, Italia, Francia, Vietnam entre otros. Si usted está interesado en nuestros posicionadores para soldadura, por favor no dude en ponerse en contacto con nosotros cuando lo desee.
