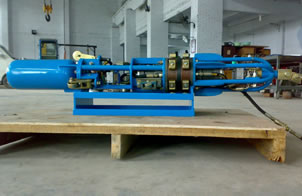

Soldadora autoalineante de fijación interna

Soldadora autoalineante de fijación interna

Descripción de la soldadora autoalineante de fijación interna:
Esta máquina de soldar autoalineante de fijación interna se utiliza para aportar tubos de sujeción para una soldadura eficiente y precisa.

La calidad de la soldadura en la fabricación de tuberías puede estar influenciada por muchos factores y el alinieamiento interior es el más impotante. Puede que no afecte a la calidad de la soldadura, pero también puede incidir en el procedimiento del proyecto de la linea de tuberías. Por supuesto, también puede elegir un autoalineante exterior para soldar tuberías, pero en ambas la precisión de calibración y los efectos de la soldadura son pobres. Sin embargo, la soldadora autoalineante fijación interna permite tanto una calibración precisa como unos efectos de soldadura excelentes.

Wuxi ABK Machinery Co.Ltd es un fabricante profesional de soldadoras autoalineantes de fijación interna en China. Tenemos también otros productos incluyendo la fabricación de torres eólicas, fabricación de vigas con perfiles soldados en H, equipos de soldadura y máquinas de corte CNC, equipos de tubos para soldar, máquina rectificadora, máquina perfiladora de tubos, máquina curvadora de chapas, etc.
Hemos obtenido la norma ISO y la certificación CE. También ofrecemos el servicio OEM. Nuestros productos son apreciados por clientes de muchos países como: España, India, Alemania, Sud África, Brasil, Chile, Argentina, Rusia, Italia, Francia, Vietnam entre otros. Si usted está interesado en nuestras soldadoras autoalineantes de fijación interna, por favor no dude en ponerse en contacto con nosotros cuando lo desee.

Parámetros técnicos de DKQ Series de soldadora autoalineantes de fijacion interna:
Modelo DKQ273:

Ámbito de aplicación Φ273 10 " (capaz de ser extendido hastaΦ305)
Dimensiones totales Φ170 × 1350
Masa 75KG
Cantidad de bloque de prensa 6 × 2
Potencia de elevación 20T
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Modelo DKQ324:
Ámbito de aplicación Φ323.85 12 " (capaz de ser extendido hasta  Φ355)
Dimensiones totales Φ250 × 1500
Masa 125KG
Cantidad de bloque de prensa 8 × 2
Potencia de elevación 25T
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Modelo DKQ355:
Ámbito de aplicación Φ355.6 14 " (capaz de ser extendido hasta  Φ377)
Dimensiones totales Φ280 × 1500
Masa 175KG
Cantidad de bloque de prensa 10 × 2
Potencia de elevación 55T
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Modelo DKQ406:
Ámbito de aplicación Φ406-Φ457 16 "-18 "
Dimensiones totales Φ3600 × 1800
Masa 290KG
Cantidad de bloque de prensa 10 × 2
Potencia de elevación 85T
Modo de dirección Dirección manual
Velocidad de recorrido Control manual
Capacidad de ascensión Control manual
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Modelo DKQ610:
Ámbito de aplicación Φ508-Φ559 20 "-22 "
Dimensiones totales Φ470 × 2200
Masa 430KG
Cantidad de bloque de prensa 10 × 2
Potencia de elevación 150T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ610C:
Ámbito de aplicación Φ610-Φ660 24 "-26 "
Dimensiones totales Φ550 × 2700
Masa 550KG
Cantidad de bloque de prensas 12 × 2
Potencia de elevación 183T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ711:
Ámbito de aplicación Φ711-Φ762 (capaz de ser extendido hasta 813) 28”- 30” (capaz de ser extendido hasta 32”)
Dimensiones totales Φ650 × 2900
Masa 700KG
Cantidad de bloque de prensas 12 × 2
Potencia de elevación 270T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ813:
Ámbito de aplicación Φ813-Φ864 (capaz de ser extendido hasta 914), 32”-34”(capaz de ser extendido hasta 36”)
Dimensiones totales Φ750 × 2900
Masa 760KG
Cantidad de bloque de prensas 16 × 2
Potencia de elevación 300T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ914:
Ámbito de aplicación Φ914-Φ965 (capaz de ser extendido hasta 1016), 36 "-38" (capaz de ser extendido hasta 40”)
Dimensiones totales Φ850 × 3200
Masa 850KG
Cantidad de bloque de prensas 18 × 2
Potencia de elevación 450T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ1016:
Ámbito de aplicación Φ1016-Φ1066 (capaz de ser extendido hasta Φ1118), 40 "-42 "(capaz de ser extendido hasta 44" )
Dimensiones totales Φ950 × 3200
Masa 1400KG
Cantidad de bloque de prensas 18 × 2
Potencia de elevación 450T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ1168:
Ámbito de aplicación Φ1168-Φ1219(capaz de ser extendido hasta Φ1270)46 "-48 "(capaz de ser extendido hasta to 50 ")
Dimensiones totales Φ 1000 × 3700
Masa 1800KG
Cantidad de bloque de prensas 20 × 2
Potencia de elevación 650T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Model DKQ1270:
Ámbito de aplicación Φ1270-Φ1320(capaz de ser extendido hasta Φ1372)  50 "-52 "(capaz de ser extendido hasta 54 ")
Dimensiones totales Φ1150 × 4120
Masa 2000KG
Cantidad de bloque de prensa 24 × 2
Potencia de elevación 650T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Model DKQ1372:
Ámbito de aplicación Φ1372-Φ1420(capaz de ser extendido hasta Φ1473) 54"-56 " (capaz de ser extendido hasta 58")
Dimensiones totales Φ1250 × 4200
Masa 2300KG
Cantidad de bloque de prensa 30 × 2
Potencia de elevación 750T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Model DKQ1524:
Ámbito de aplicación Φ1524-Φ1575 (capaz de ser extendido hastaΦ1626)  60 "-62" (capaz de ser extendido hasta 64" )
Dimensiones totales Φ1380 × 4200
Masa 2600KG
Cantidad de bloque de prensa 6 30 × 2
Potencia de elevación 750T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Model DKQ1625:
Ámbito de aplicación Φ1625-Φ1676(capaz de ser extendido hasta Φ1727)  64 "-66 " (capaz de ser extendido hasta 68 " )
Dimensiones totales Φ1475 × 4300
Masa 2800KG
Cantidad de bloque de prensa 30 × 2
Potencia de elevación 750T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Model DKQ1727:
Ámbito de aplicación Φ1727-Φ1799(capaz de ser extendido hastaΦ1829)  68 "-70 " (capaz de ser extendido hasta 72 " )
Dimensiones totales Φ1570 × 4400
Masa 3000KG
Cantidad de bloque de prensa 30 × 2
Potencia de elevación 750T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ1829:
Ámbito de aplicación Φ1829-Φ1880(capaz de ser extendido hasta Φ1930)  72 "-74 " (capaz de ser extendido hasta 76 " )
Dimensiones totales Φ1680 × 4500
Masa 3500KG
Cantidad de bloque de prensa 36 × 2
Potencia de elevación 850T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ1930:
Ámbito de aplicación Φ1930-Φ1981(capaz de ser extendido hasta Φ2032)  76 "-78 " (capaz de ser extendido hasta 80" )
Dimensiones totales Φ1780 × 4500
Masa 3800KG
Cantidad de bloque de prensa 36 × 2
Potencia de elevación 850T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
Modelo DKQ2032:
Ámbito de aplicación Φ1524-Φ1575 (capaz de ser extendido hasta Φ1626)  60 "-62" (capaz de ser extendido hasta 64" )
1534-1575 (capaz de ser extendido hasta 1626) 60”-62” (capaz de ser extendido hata 64”)
Dimensiones totales Φ1380 × 4200
Masa 2600KG
Cantidad de bloque de prensa 30 × 2
Potencia de elevación 750T
Modo de dirección/freno Dos ruedas motrices unilaterales/freno unilateral
Velocidad de recorrido 0-1m/s
Capacidad de ascensión 15°
Presión de entrada 1.5 Mpa
Presión de trabajo 0.8 Mpa
Componente principal Componente pneumático FESTO
Motor pneumático Ingersoll Rand o motor COOPER con pistón axial
